В настоящее время заводы Советского Союза начинают выпускать двигатели мощностью от 0,4 до 125 кВт новых серий, которые обозначены А2 и АО2. Эти двигатели по сравнению с двигателями серий А и АО легче по весу, имеют изоляцию статорных обмоток более высоких классов.

Двигатели большой мощности (от 140 до 1 250 кВт) с фазным ротором (с контактными кольцами) объединены в серию ФАМСО. Они изготовляются для эксплуатации в угольной и нефтяной промышленности, для нужд электростанций и других областей народного хозяйства. Эти двигатели имеют защищенную конструкцию с самовентиляцией, как и большинство асинхронных двигателей. Подвод воздуха здесь осуществляется через отверстия, расположенные в нижних частях подшипниковых щитов, выход воздуха — через боковые закрытые жалюзи отверстия с обеих сторон корпуса статора.

На те же мощности строятся короткозамкнутые двигатели с двойной клеткой или бутылочными пазами на роторе, объединенные в серию ДАМСО (рис. 3-126), а также с глубокими пазами на роторе серии ГАМ. Они находят себе применение в тех же случаях, что и двигатели ФАМСО. Двигатели предназначены для работы в тяжелых условиях: прямой пуск при полном напряжении, реверсирование, торможение (на рис. 3-127 представлен продольный разрез одного из современных двигателей с контактными кольцами).

В СССР разработаны также двигатели на мощности от 125 до 1000 кВт, которые объединены в новые серии А и АК. Многие типы этих двигателей уже выпускаются заводами взамен двигателей ДАМСО, ГАМ и ФАМСО.

Отечественными заводами выпускаются тихоходные двигатели большой мощности (на тысячи киловатт) для нужд угольной, металлургической и других отраслей промышленности, а также быстроходные двигатели при синхронной частоте вращения 3000, 1500 об/мин на мощности в несколько тысяч киловатт, которые предназначаются для мощных вентиляторов.

Большое количество асинхронных двигателей особой конструкции выпускается для текстильной, деревообрабатывающей и станкостроительной промышленности. Они часто имеют специальные характеристики: большой начальный пусковой момент, повышенную способность к перегрузке по моменту, повышенное скольжение.

В последние годы созданы отдельные типы небольших двигателей на очень большие частоты вращения. Такие двигатели получают питание от высокочастотных генераторов переменного тока. Статор их выполняется с обычной трехфазной обмоткой, ротор — в виде цельного стального цилиндра, причем для него берется сталь весьма высокого качества, так как даже при малом диаметре ротора его окружная скорость достигает 200 — 250 м/сек. Вращающий момент двигателя создается в результате взаимодействия вращающегося поля и токов, наведенных им в стали ротора. Эти токи вытесняются к внешней поверхности ротора и протекают в тонком поверхностном слое его, вследствие чего индуктивное сопротивление рассеяния контуров токов ротора имеет малое значение. Вытеснение токов обусловлено их большой частотой: например, при f = 2000 Гц и s = 0,08 получим: f₂ = sf₁ = 160 Гц. При f₁ = 2000 Гц и s = 0,08 двухполюсный двигатель будет вращаться с частотой 110 400 об/мин. Указанные двигатели применяются при тонкой шлифовке металлических изделий и для других целей.

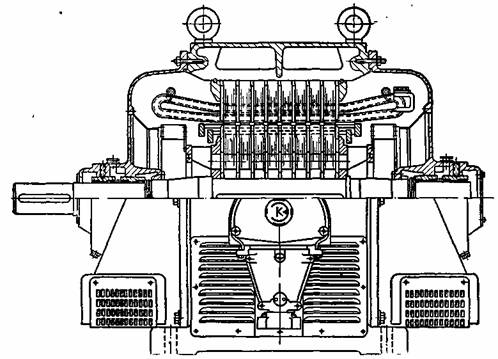

Рис. 3-126. Короткозамкнутый двигатель с двойной клеткой на роторе серии ДАМСО.

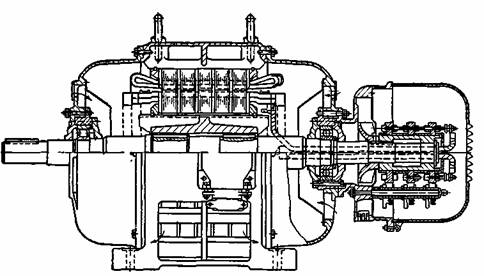

Рис. 3-127. Трехфазный асинхронный двигатель с контактными кольцами.
