Лабораторная работа № 4

ИССЛЕДОВАНИЕ ТРЕХФАЗНОГО АСИНХРОННОГО ДВИГАТЕЛЯ

В НЕНОМИНАЛЬНЫХ И ОСОБЫХ РЕЖИМАХ

Программа работы

Экспериментальные исследования и обработка полученных результатов

1. Работа двигателя при изменении напряжения

2. Работа двигателя при несимметричном напряжении питания

3. Работа асинхронного двигателя при обрыве фазы обмотки ротора (однофазный ротор)

4. Работа двигателя с включенными в цепь ротора выпрямителями

5. Пояснения к заключению по результатам исследования

Контрольные вопросы

Литература

Работа двигателя при несимметричном напряжении питания

Пуск двигателя осуществляется аналогично п.1.2: выключатели В1 и В2 замкнуты. Переключатель П - в положении «пуск», короткозамыкатель КЗ разомкнут. После реостатного пуска закорачивают короткозамыкатель КЗ и при номинальном напряжении питания U_1н и номинальном моменте снимают показания  n₂, I₁. Затем по приведенным ранее формулам производят расчет номинальных данных двигателя.

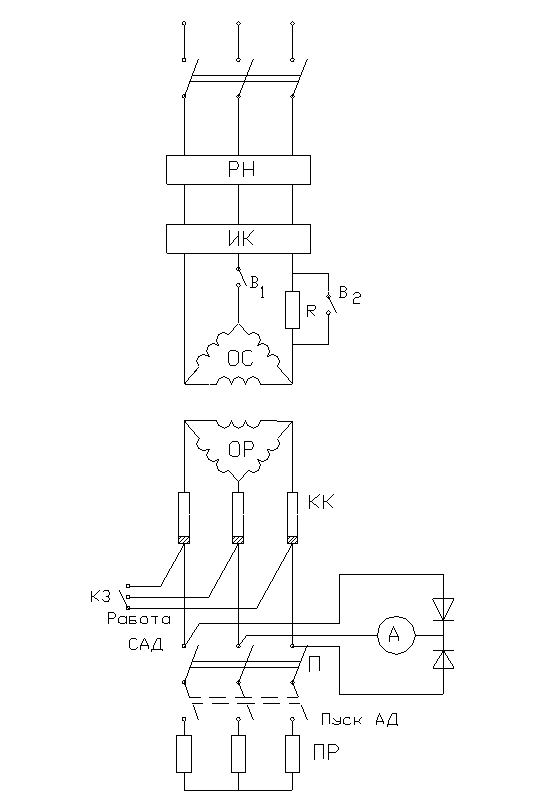

Рис 4.3 Электрическая схема установки

РН - регулятор напряжения; ИК – измерительный комплекс; В1, В2 – выключатели; R – сопротивление; ОС – обмотка статора; ОР – обмотка ротора; ПР – пусковой реостат; САД – синхронизированный асинхронный двигатель; АД – асинхронный двигатель

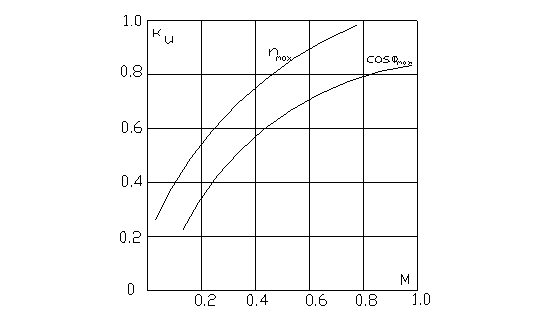

 Рис. 4.4.

 Для исследования работы двигателя при несимметричном напряжении выключатель В2 размыкается (при вращающемся роторе на холостом ходу) и снимаются рабочие характеристики. Форма записи данных эксперимента аналогична приведенной в табл. 4.1 (при к_и = 1), расчетные формулы те же. Перегрузочная способность двигателя определяется кратностью максимального момента к_m

где M_кр- критический (максимальный момент) С достаточной точностью M_кр можно рассчитать по формуле Клосса:

Значения s_кр двигателя  приведены  на стенде или  рассчитываются  по данным опыта 2.2.
