Опыт короткого замыкания

Опыт короткого замыкания проводят при соединении обмотки статора в звезду (рис. 1.4). Характеристики короткого замыкания трехфазного генератора представляют зависимости тока якоря от тока возбуждения при коротком замыкании начальных выводов фаз:

1)   всех трех между собой (рис. 1.4 а);

2)   двух между собой (рис. 1.4 б);

3)   одного вывода на нейтральную точку (рис. 1.4 в).

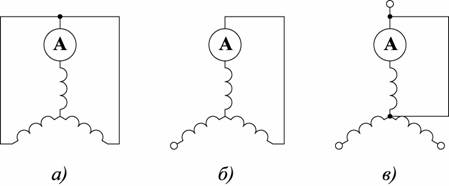

Рис 1.4 Схема включения обмотки якоря в опытах короткого замыкания: а – трехфазного; б – двухфазного; в – однофазного

Для проведения опыта собирают одну из схем рис. 1.4, приводят генератор во вращение с номинальной частотой, увеличивают ток возбуждения до значения, при котором ток якоря I₁=1,2I_1н. Записывают в таблицу значение I₁ и I₂. Затем, уменьшая ток возбуждения до нуля, снимают еще 2— 3 точки характеристики, включая точку I₂=0.

Схемы, представленные на рис. 1.4, собирают на клеммной панели СГ, предварительно отсоединив его от сети. Для сборки схем необходимо использовать специальные перемычки и два дополнительных провода для подключения амперметра.

В опыте симметричного трехфазного короткого замыкания (КЗ) внешнее сопротивление равно нулю, а сопротивление фазы обмотки якоря z=x_d, так как r_a<<x_d. Реакция якоря будет продольной размагничивающей. При симметричном трехфазном КЗ она будет создаваться всем током якоря.

Для рассмотрения физических процессов при двухфазном и однофазном (несимметричных) КЗ надо применить метод симметричных составляющих: представить ток якоря в виде токов прямой, обратной и нулевой последовательностей. Токи обратной и нулевой последовательностей не создают размагничивающей реакции якоря.

Следовательно, при однофазном и двухфазном КЗ продольная размагничивающая реакция якоря создается не всем током якоря, как при симметричном трехфазном КЗ, а только частью его — током прямой последовательности. Поэтому при одном и том же токе возбуждения ток якоря при двухфазном п однофазном коротких замыканиях будет Польше, чем при симметричном трехфазном.
